天津印刷厂模切版印刷六大工作流程

发布时间:01-08 | 作者: | 来源:| 1322:次围观

     1、绘图

    模切图是在印刷过程后的整版纸盒展开图,是模切版制作第一个关键环节。在印刷制版工序,如果采用的是整页拼版统,可以在印刷制版工序直接输出模切图,可以有效保证印刷版和模切版有统一标准。在纸盒印刷版工序中如果使用的是手工软片拼版,在模切制版工序就需要根据印样排版的实际尺寸绘制模切图。

    模切版印刷

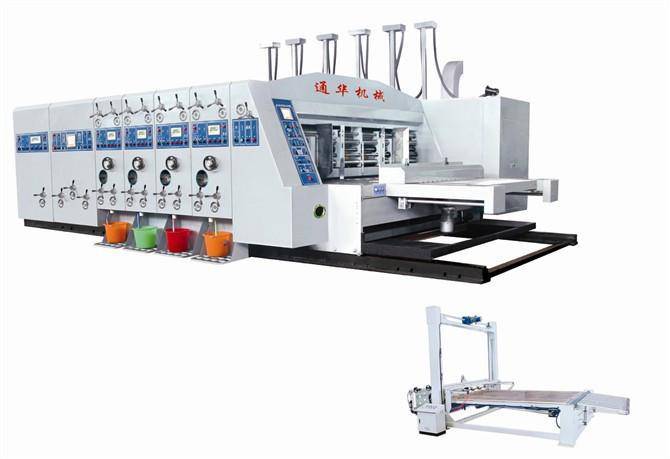

    模切版印刷机

    在绘制模切图的过程中,对于装模切刀位置和装压痕线位置要按国家纸箱制图标准明确标出,为了保证在制版过程使模切版不散版,要在大面积封闭图形部分留出2处以上不要锯断,这位置通常叫做过桥,过桥宽度对于小块版可设计成3-6毫米,对于大块版可留出8-9毫米。

    2、切割模版


    模板使用的材料有木质多层胶合板、高密度板、电木板等,目前以木质多层胶合板使用普遍,木质多层胶合板的厚度为18毫米左右,木质以用硬木胶合板耐用度较高。

    切割模版根据切割方法不同,有锯床切割模版,激光切割模版。锯床切割为现在模版线缝加工的主要加工方法,锯床的工作是利用锯条的上下往返运动,用特制超窄锯条在模版上加工出可装模切刀和压痕线用的窄缝,超窄锯条的厚度等于相应位置模切刀或压痕线的厚度,常用厚度为0.7-2.0mm,宽度为1.5-3.0mm的锯条,锯床上配有电钻,可以在模版上钻孔,钻孔后,可以通过孔在版上穿过锯条进行切割。

    激光切割模切版是由电脑控制的激光切割机上进行的,它是激光作为能源,通过激光产生的高温对模板的材料进行切割的方法。进行激光切割首先需要将整版模切图输入电脑,由电脑控制模切版相对于激光头的移动进行切割。激光切割因为使用电脑控制,模切版切割精度很高。但在切割过程中影响切割质量的因素较多,所以在实际生产中,借鉴以往经验来确定加工效果是极其重要的。激光切割的主要不足是激光切割的机价格昂贵,一般找专业厂家定做。

    3、装模切刀和压痕线(排刀)


    模板切割完成后,要根据所模切纸盒相对位置装模切刀和压痕线,为了保证模切质量,首先应选择质量较好的模切刀和压痕线,我们首先介绍一下模切刀,下表所列模切刀系列产品,详细地介绍了各种标准模切刀和特殊模切刀的具体性能和用途。

    模切刀按硬度分还有软体刀和硬体刀之分,软体刀并不是指刀刃软,而是模切刀的刀身采用较低的硬度HRC35,在软刀的刃口部分进行淬火处理至硬度HRC56,软体刀线整体可以弯出较小的圆弧和半径;硬体刀指的是模切刀整体淬硬至HRC45,刀身整体有较高的强度。

    模切刀按刃口形状不同常用的有标准刀和双峰刀。在模切厚度大于0.5mm的纸板时,推荐选用双峰刀,这种刀有两个斜刀,可以有效的减少两凸面起到的负作用。并且刃口异常锋利,容易切进纸板。

    选择优质的模切刀时应留意刀峰的横纹处理或直纹处理,横纹处理的刀对于模切纸张效果更佳,更耐用,而稳定性及精度更高,受弯后亦不易开裂。

    压痕线系列产品压痕线在模切版上用于完成纸盒折迭处的压痕工作,压痕线的厚度常用的有0.7mm、1.42mm、2.13mm等,压痕线的高度为22-23.8mm。
